TAV - Historia del desarrollo
Primeros intentos con ondas básicas (sonido analógico):

El proyecto en su forma definitiva se inició en septiembre de 2011, cuando luego de algunos experimentos de síntesis de voz en BASIC de C64 y de MSX, decidí intentar una conversión lo más completa posible del sintetizador de voz para PIC16, a una computadora de 8 bits. Dado que me inicié en la programación con la Commodore 64 allá por 1986, que es la plataforma que usé desde ese año hasta 1991, y que fué la primera computadora que programé en ensamblador, me pareció la opción lógica para comenzar una versión del programa.
El sintetizador original para PIC estaba basado en sonido digital de 8 bits y 7,1KHz de frecuencia de muestreo, con algunos sonidos generados con tablas de ondas almacenadas, otros por medio de algoritmos, y otros con una combinación de ambos. El sonido se emitía constantemente a una frecuencia de muestreo fija, tal como se suele hacer en sistemas modernos, pero esto presentaba un problema para su implementación en computadoras de 8 bits, que no fueron diseñadas para emitir sonido digitalizado. Se intentó entonces un enfoque distinto, que ya había probado anteriormente en BASIC, como ya mencioné.
Las primeras pruebas en ensamblador con el SID se basaron en "sintetizar el sintetizador", es decir, en imitar con las ondas disponibles el sonido digital generado por el PIC. La práctica demostró que las ondas más adecuadas eran las triangulares y el ruido, la mayoría de los sonidos podían lograrse con uno o dos canales, excepto uno, que requería los 3. Un problema adicional lo presentaba el control de ADSR del SID, con tiempos mínimos muy grandes como para permitir una modulación variada, esto hizo que la mayoría de los sonidos tuviera los mismos parámetros de ADSR, cuando en la realidad deberían tener variaciones. Aún así, se logró descomponer las ondas digitalizadas en 1, 2 o 3 ondas básicas, aunque la conversión fué bastante artesanal (a ojo digamos).
El método puede entenderse mejor si tenemos en cuenta esta imagen de ejemplo:

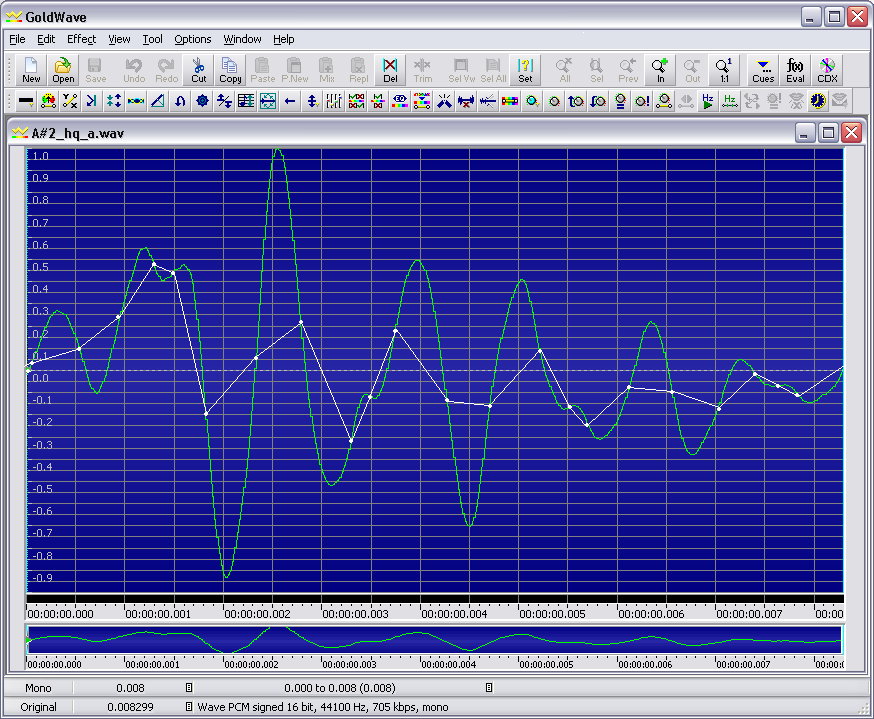

Onda digitalizada del fonema A

En esta captura se puede ver el sonido digitalizado del fonema A, que es la onda a lograr mediante la combinación de los canales del SID emitiendo ondas básicas. Para simplificar las cosas, decidí usar ondas triangulares, ya que las cuadradas tienen mucha distorsión al igual que las ondas diente de sierra con su bajada abrupta. Esto limitaba bastante el sonido, por usar sólo ondas triangulares y ruido, y por tener un tiempo mínimo de ataque de 2 milisegundos y uno de relajación de 6 milisegundos, lo que imposibilitaba usar el ADSR para modular y crear nuevas ondas, ya que el sonido entero debía durar justamente alrededor de 8 o 9 milisegundos. De esta manera la mayoría de los sonidos usan los tiempos mínimos de ataque y relajación, que incluso son largos para algunos, y la única variable para sonidos de mayor duración son el tiempo de decaimiento y el nivel de sostenimiento, que brindan un mínimo de variedad al sonido. Normalmente debía seleccionarse el nivel de sostenimiento máximo, lo que anulaba el tiempo de decaimiento, ya que se alcanzaba el nivel de sostenimiento inmediatamente, pero esto no siempre resultaba así, ya que aparentemente el SID insistía en esperar los 6 milisegundos de decaimiento aunque ya se hubiera alcanzado el nivel de sostenimiento. Esto provocaba que el sonido no siempre sonara igual y hubo que hacer algunos ajustes de tiempos para asegurarse de que se disparara correctamente la etapa de relajación a tiempo para completar el sonido con la duración buscada.
Volviendo a la imagen, se puede ver la onda original en verde, y unas marcas hechas manualmente con un programa de dibujo, donde traté de imaginar el punto medio de cada ciclo de la onda (puntos en blanco), que luego uní con líneas. Mi idea era aproximar esa onda compleja utilizando dos canales del SID como norma, si se necesitaba un sonido más elaborado iba a recurrir a un tercer canal para agregar más detalle. Tenáa entonces que determinar cuales eran las frecuencias a colocar en cada canal del SID para que mezclando las ondas se pareciera a lo que pretendía. Para encontrar las frecuencias usé la medición de tiempo del GoldWave, algo no demasiado preciso porque en ese momento medía en milisegundos, pero aceptable para esto que era un simple experimento. Sabía el tiempo exacto del sonido de la imagen, así que si lograba aproximar a ojo dos ondas simples que se repitieran dentro del sonido, multiplicando esas repeticiones por la frecuencia del sonido podría obtener las frecuencias a colocar en los canales del SID. Por el momento iba a ignorar la amplitud de las ondas, es decir el volumen, que se puede apreciar que varía con el tiempo, y me concentraría solamente en averiguar las frecuencias.
Como se puede ver en la imagen, la frecuencia está expresada indirectamente por el nombre, A#2, esto es que el sonido está calibrado para la frecuencia de la nota A# (LA sostenido) de la segunda octava, que según la tabla son 116.54 Hz. Si no se tiene un sonido fuente como ese, hay que medir la duración de la captura y según eso calcular la frecuencia.
A esta onda le ví similitud con algunos tonos telefónicos, por lo cual parecía factible que con 2 tonos pudiera aproximarla. Cuando se mezclan dos ondas simples, una va a tener una frecuencia mayor que la otra (salvo que sean de la misma frecuencia, logicamente). La onda de frecuencia mayor es la que se ve más facilmente, ya que serían las subidas y bajadas visibles a simple vista, aunque hay que estar acostumbrado a verlas. En este caso son 11 ciclos, así que la frecuencia alta que iría a un canal del SID tiene una frecuencia aproximada de 116.54 Hz x 11 = 1281.94 Hz
La frecuencia más baja es un poco más difícil de ver, pero se manifiesta en la onda como una especie de olas donde va montada la onda de alta frecuencia. Para aproximar a ojo la frecuencia de esa onda, y sabiendo en este caso que la de alta frecuencia se repite 11 veces, procedemos a seguir estos 11 ciclos marcando más o menos donde iría el medio de los flancos de subida y bajada. Es algo así como dibujar un horizonte que está modificado por una ondulación que queremos determinar. Cuando tenemos los medios marcados, los unimos y obtenemos una onda que antes era invisible, que sería la onda restante para el otro canal del SID. Para obtener la frecuencia hay que usar un poco de imaginación, ya que es una aproximación, pero hay que tener en cuenta que los ciclos tienen que ser de la misma duración. Mirando la onda se puede apreciar que hay picos cada 2.5 cuadriculas, cada 2, cada 3, así que siguiendo este patrón se ven 6 picos, pero la distancia entre el último y el primero (dando la vuelta, recordar que el sonido se repite) parece ser de alrededor de 5 cuadriculas, por lo que podemos asumir que hay un pico más que no se nota porque justo se aplanan las ondas. Como es una aproximación, tomar 7 repeticiones sirve, y entonces la frecuencia de esta segunda onda de baja frecuencia sería de 116.54 Hz x 7 = 815.78 Hz
Ahora ya tenemos que la onda se puede aproximar mezclando una onda senoidal de 1281.94 Hz con otra onda senoidal de 815.78 Hz, y si bien con esto logramos una aproximación en frecuencia, aún falta refinar un poco la forma. Si miramos la onda de la imagen anterior, se nota que empieza con muy bajo volumen, casi cero, y termina igual, pero va como subiendo de volumen hasta alrededor de 1/3 del sonido, y luego baja continuamente en los otros 2/3. Esta modulación en volumen se hace en el SID a través del control de ADSR, por lo cual tuve que mirar las hojas de datos y simular en GoldWave unos parámetros de ADSR que sean válidos para lo que el SID permite y se aproximen a la forma de volumen que veo en la onda, nuevamente "a ojo".
La modulación quedó más o menos así:

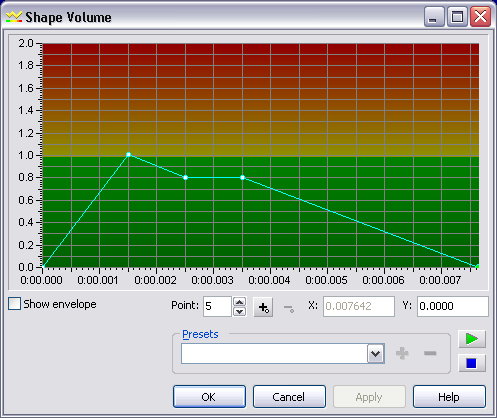

Modulacion ADSR para aproximar el volumen de la onda

Esta envolvente lo que hace es aumentar el volumen (attack) de las dos ondas ya calculadas hasta llegar al tope, luego bajaría ligeramente (decay) hasta nivelarse como al 80% de volumen (sustain), se mantendría ahí brevemente y luego comenzaría a caer hasta cero (release). Con esos parámetros de envolvente, más las dos frecuencias de las ondas calculadas, ya se puede generar un sonido completamente sintético que se aproxime al original. Pero dado que el SID no dispone de onda senoidal, tenemos que usar la más aproximada que es la triangular. No tengo capturas de los pasos intermedios, pero simulando eso en GoldWave quedaría algo así, usando las dos ondas triangulares mezcladas y luego aplicando la envolvente:

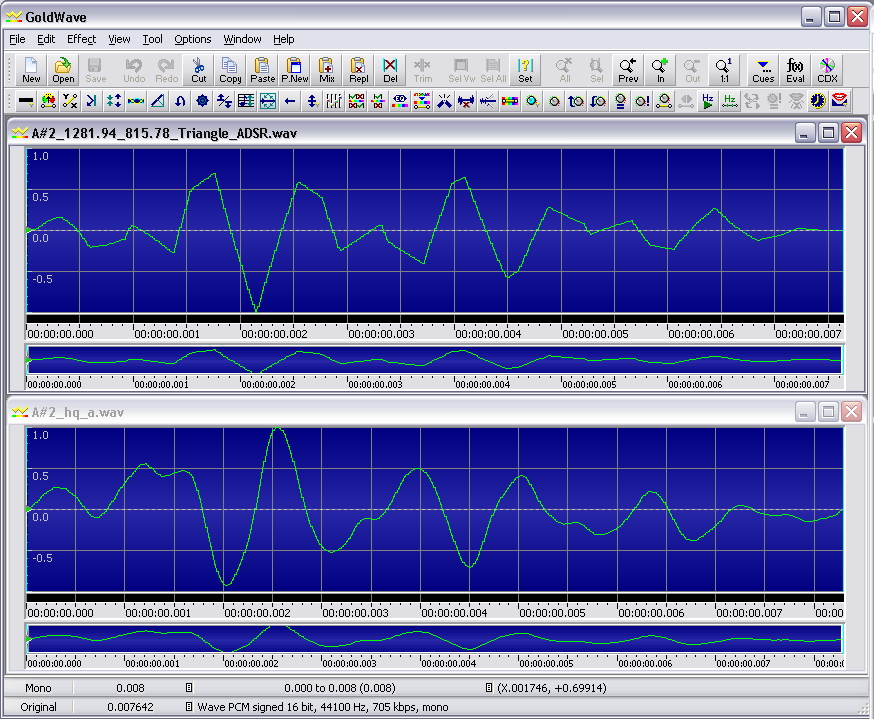

Comparacion de la onda original y la onda sintetizada

En esta captura puede verse abajo la onda original, y arriba la onda simulada tal como la generaría el SID con los cálculos aproximados que vimos, se puede notar que es una buena aproximación a la forma y volumen.

Adaptación a sonido digital

En construcción...
