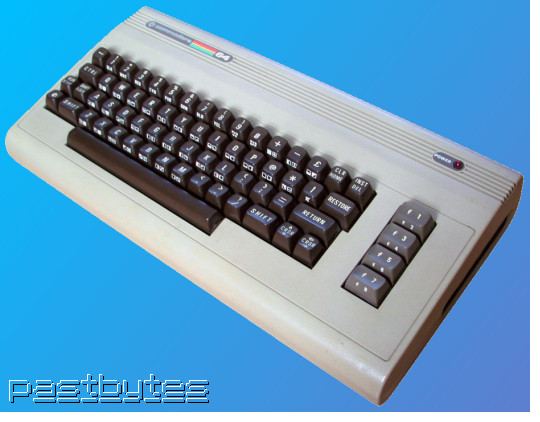

La Commodore 64
es una computadora hogareña de 8 bits lanzada al mercado
en 1982 por
Commodore a un precio inicial de 595 dólares. Es la
sucesora de la VIC-20 y la MAX Machine.
| Fabricante | Commodore |
| Modelo | C64 |
| Año | 1982 |
| Memoria RAM |
64K estándar |
| Memoria ROM |
20K estándar, que incluyen el BASIC 2.0 (8K), el generador de caracteres (4K), y el Kernal (8K), admite cartuchos ROM de 8 o 16K en el conector de expansión |
| CPU | MOS Technology 6510A de 8 bits a 0,9852484 MHz (PAL) / 1,0227271 MHz (NTSC) |
| Sistema | BASIC Microsoft versión 2.0 |
| Teclado | QWERTY estándar de desplazamiento completo, con 66 teclas: 62 teclas alfanuméricas y de control, y 4 teclas de función programables con 8 funciones posibles |
| Pantalla | Chip de video VIC-II 6566,6567 o 6569 de MOS Technology que puede direccionar 16K de memoria principal para la generación de video, dispone de 3 modos de video, pantalla de texto de 40x25 caracteres, pantalla gráfica de 320x200 pixels con 16 colores (2 colores por bloque de 8x8 puntos), modo multicolor de 160x200 pixels, 8 sprites disponibles de 24x21 pixels en 1 color o de 12x21 en 3 colores (1 color propio y 2 compartidos por los 8 sprites), posibilidad de reubicar en memoria los 16K accesibles por el chip de video, y de alterar los punteros de memoria para disponer de un nuevo juego de caracteres en RAM, así como de varias páginas de texto o de alta resolución. Salida de video RF en canal 3 o 4 y conector de video DIN de 5 u 8 pines según modelo, con entrada y salida de audio mono, salida de video compuesto, salida de luminancia (video compuesto monocromo), y salida de crominancia en los modelos con conector DIN de 8 pines |
| Impresora | Dispone de un conector serie propietario de Commodore, donde la impresora se suele conectar encadenada con una unidad de disco que tambien utiliza el mismo bus serie. Existen interfases adaptadoras de serie a paralelo compatible Centronics, aunque el juego de caracteres tambien se debe adaptar mediante la misma interfaz, ya que es propietario de Commodore |
| Dispositivos de almacenamiento |
Almacenamiento en cassette mediante la unidad Commodore 1530, que se conecta al puerto de cassette propietario de Commodore, y se alimenta directamente desde el puerto. Almacenamiento en disco a través del puerto serie de Commodore, que permite conectar hasta 4 unidades de disco, accesibles como unidades 8, 9, 10 y 11. La unidad de disco diseñada para esta máquina es la Commodore 1541, que utiliza diskettes de 5.25" de simple lado y doble densidad, con una capacidad libre después del formato de 166K. Las unidades de disco de Commodore son del tipo inteligente, es decir que contienen su propio microprocesador, memoria RAM, y memoria ROM conteniendo su propio sistema operativo de disco, por lo cual es posible conectar tambien las unidades de disco posteriores como la Commodore 1571 (diseñada para la C128) que tambien utiliza diskettes de 5.25" pero almacena 360K de capacidad, y la Commodore 1581, que utiliza diskettes de 3.5" de 800K de capacidad, y admite subdirectorios |
| Sonido | Chip de sonido SID 6581, 8 octavas, 3 voces independientes, 3 formas de onda (triangular, diente de sierra, cuadrada con control de ancho de pulso) y ruido seleccionables independientemente en cada canal, control ADSR para cada canal, filtro programable, 16 niveles de volumen, salida de sonido monofónico por conector DIN o RF |
| Entradas / Salidas |
Bus de
expansión: Conector de 44 pines para placas
de cartuchos o interfases externas, que dispone de
las líneas completas de los buses de datos y
direcciones, así como líneas de control y
alimentación de +5V Cassette externo: Contactos impresos en la placa, con 6 pistas del lado superior y 6 del lado inferior, que contienen las señales para conectar una unidad de cassette propietaria de Commodore Salida modulador RF: Permite conectar la máquina a un TV, con la señal de video modulada en canal 3 o 4, la norma de la salida puede variar dependiendo del país de origen de la máquina Conector AV: Permite conectar la máquina a un monitor de video compuesto o de luminancia+crominancia (similar a una salida s-video), es un conector DIN de 5 u 8 pines según el modelo, con entrada y salida de audio monofónico, salida de video compuesto color y video compuesto monocromo (luminancia). En el conector de 8 pines se agrega la señal de crominancia, que junto con la señal de luminancia proporcionan una mejor señal de video pero requieren un monitor especial de Commodore Puerto serie: Conector DIN de 6 pines que permite conectar dispositivos propietarios de Commodore, como ser una unidad de disco o una impresora, admite encadenamiento de dispositivos identificando a cada uno con un número de dispositivo. Es una implementación serie de la interfaz paralela IEEE-488 utilizada por Commodore en la serie PET Puerto del usuario: Conector sobre el circuito impreso, de 24 contactos, que hace disponibles las líneas no utilizadas de los chips de E/S CIA6526, para su uso por parte del usuario, además de dos líneas de alimentación, una de 5V de corriente continua, y otra de 9V de corriente alterna. Existen interfases de todo tipo que se conectan a este puerto, pero por lo general requiere un software especial. El sistema operativo de la C64 soporta directamente una interfaz RS-232 en este puerto, aunque se requiere adaptar los voltajes TTL a los niveles RS-232, sin embargo es posible conectar directamente los modems de Commodore Joysticks: 2 conectores tipo Atari de 9 pines |
| Alimentación | Fuente externa de 5V corriente continua (8.5W) y 9V corriente alterna (9VA) |
| Dimensiones | 404 x 216 x 75 mm |
©
